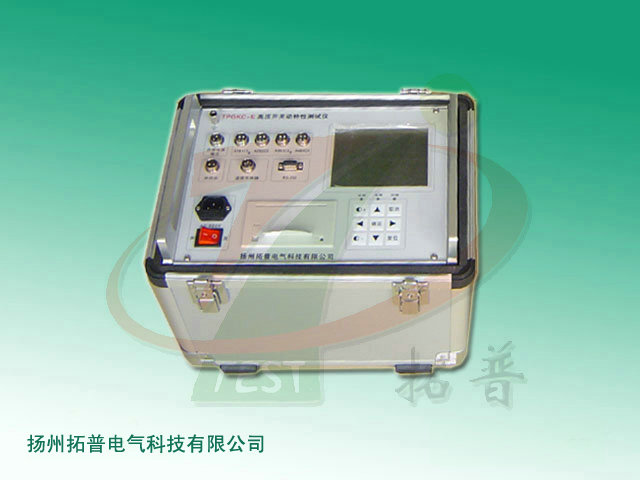

揚州拓普電氣科技有限公司提供的高壓開關動特性測試儀_TP_MSGK-E_技術資料 高壓斷路器是電力系統中重要的控制設備。電網中高壓斷路器的運行數量多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。因此，對高壓斷路器的動特性進行測試是一項很重要的工作，但采用傳統的方法對高壓斷路器進行動特性測試時存在操作復雜、測試精度低等缺點，為了解決這些問題，開發了高壓開關動特性測試儀。 高壓開關動特性測試儀。 基于高性能工業嵌入式平臺，具有高速數據采集分析處理能力，能抵御強電磁場（500KV以上）干擾，同時具有多路高壓開關動特性同時分析和測試精度高等特點。針對不同開關的不同測試要求，高壓開關測試儀具有豐富完善的用戶自定義功能。高壓開關測試儀內置隔離型可調直流電源及開關操作命令，試驗時可通過內附直流電源直接控制開關分、合閘、重合閘操作，具有自動或手動進行動作電壓試驗功能。高壓開關測試儀可進行各種類型的高壓開關有關機械特性參數（時間、速度、同期、行程、彈跳、線圈電流等）測試與特性分析。 產品別名：高壓開關測試儀、高壓開關動特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、斷路器測試儀、開關參數測試儀
技術參數：
1、性能
（1）測量時間：合、分閘時間；同期性；彈跳次數、彈跳時間； （2）測量速度: 剛分速度；剛合速度；任意二點平均速度； （3）測量行程：開距、超程、分閘反彈幅度； （4）行程－時間圖：分析合、分閘彈跳幅度、速度特性； （5）行程：總行程，開距，超程，過沖行程，反彈幅值。
（6）電流：分、合閘線圈的分、合閘電流值、電流波形圖。
（7）動作電壓：機內提供DC0～270V/20A數字可調斷路器動作電源，自動完成斷路器的高低壓動作試驗，測量打印斷路器的動作電壓值。
2、產品特點
（1）儀器適用于國內外生產的常用型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等。
（2）傳感器：直線行程傳感器、旋轉測速傳感器安裝方便，簡捷。
（3）觸發方式：內觸發、外觸發、傳感器觸發和手動觸發。手動觸發可以對手動分合的斷路器（無分合閘線圈）進行特性試驗，如電桿柱上的手動分合開關。傳感器觸發主要用于開關廠等特殊要求的地方。
（4）儲能輸出：儀器可提供直流可調儲能電源，一次性接好線后無須倒線就可以隨時控制電機儲能。
（5）主機大屏幕、寬溫帶背光液晶，對比度電子調節。完善的全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜。
（6）主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間；USB接口用于數據轉移和程序升級。
（7）儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。內置快速微型打印機，打印試驗數據及圖譜。
技術指標
1、使用環境
輸入電源：AC 220V±10%、50Hz±10% 大氣壓力：86～106kpa
環境溫度：-20～45℃ 環境濕度：≤80%RH
2、安全性能
絕緣電阻：＞2.0MΩ
介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。
3、基本參數
（1）時間：量程：0～4000.0ms 分辨率：0.1ms 誤差：小于等于0.1%rdg±0.1
（2）速度：量程：0～20.00m/s 分辨率：0.01m/s 誤差：≤1%rdg±0.01
（3）行程：真空斷路器：量程：50.0mm 分辨率：0.1mm 誤差：≤1%rdg±0.1
SF6斷路器：量程：300.0mm 分辨率：0.1mm 誤差：≤1%rdg±0.1
少油斷路器：量程：800.0mm 分辨率：0.1mm 誤差：≤1%rdg±0.1
4、線圈電流：量程：20.00A 分辨率：0.01A
5、輸出電源：DC0～270V數字可調/20A 分辨率：1V 誤差：≤1%rdg 信息整理：揚州拓普電氣科技有限公司
|
