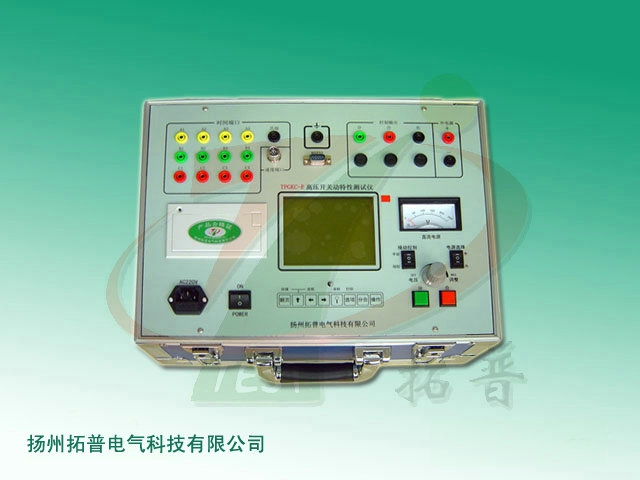

揚州拓普電氣科技有限公司提供的斷路器動特性測試儀HDKC700A圖文資料適用范圍 適用范圍 適用于測試各種國產（進口）真空、六氟化硫、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等。合、分閘時間、同期、彈跳時間、次數、自動重合閘、行程、速度、電流、動作電壓等各項數據、波形。 性能特點 （1）1路位移信號采集，適配耐用的精密電阻線性位移、角位移傳感器。亦可適配用戶傳統自配的滑線電阻傳感器； （2）10kHz高速采樣，時間分辨率0.1ms，測試時長高達9.9s； （3）內置隔離型數字可調直流電源，帶短路保護功能，可設置電壓，指令各項分、合、重合閘操作及動作電壓試驗； （4）可響應電壓、電流、傳感器、斷口變化多種同步觸發方式； （5）提供常用的開關速度定義庫和可編輯速度定義庫兩種模式可供用戶自行選擇； （6）12路普通金屬觸頭通斷、線圈電流；行程、時間波形； （7）高速熱敏打印機，數據表單、波形圖打印清晰； （8）可采用RS232或USB通訊，PC管理軟件實現數據、波形圖可上傳、測試； 技術指標 測試通道 | 時間斷口：金屬觸頭 12路 25V， 限流50mA | 位移傳感器：1路 | 時間測試 | 范圍：0～9.9s， 誤差：±0.l% 讀數±2個字 | 分辨率：0.1ms | 行程測試 | 范圍：0～1000mm， 準確度：±1%讀數±1個字 | 分辨率：0.1mm | 速度特性 | 范圍：0.01～20.00m/s，
準確度：±1%讀數±1個字 | 分辨率：0.01m/s | 圖形顯示 | 每路0.1ms的數值 | | 直流電源 | 調整范圍：15～260V， 瞬時電流：20A | 準確度: ±1%， 負載變化率：≤1% | 同步觸發 | 電壓：15～260V，電流：0.1-20A | 傳感器：位移變化，斷口：信號跳變 | 使用環境 | 環境溫度：-10～40℃ | 相對濕度 | 相對濕度﹤85% 無凝露 | 工作電源 | 220V±10% 50Hz±10% |
|
